15m バス スプレー ブース セミダウン ドラフト抽出 OEM

15m バス スプレー ブース セミダウン ドラフト抽出 OEM

  • 15m バス スプレー ブース セミダウン ドラフト抽出 OEM
  • 15m バス スプレー ブース セミダウン ドラフト抽出 OEM
  • 15m バス スプレー ブース セミダウン ドラフト抽出 OEM
  • 15m バス スプレー ブース セミダウン ドラフト抽出 OEM
  • 15m バス スプレー ブース セミダウン ドラフト抽出 OEM
15m バス スプレー ブース セミダウン ドラフト抽出 OEM
商品の詳細:
起源の場所: 中国
ブランド名: BZB
証明: CE,TUV
モデル番号: BZB-EX3
お支払配送条件:
最小注文数量: 1セット
価格: USD20000-50000 Per Unit
パッケージの詳細: 輸出Pacakgeか金属のパッケージ
受渡し時間: 30-90
支払条件: TTかLC
供給の能力: 1年ごとの2000sets
連絡先
詳細製品概要
名前: 企業のスプレー・ブース 電源: 380V/50HZ/3Phか他の選択
エネルギーを使用して: ディーゼル、ガス、蒸気の、電気または他の選択 表玄関: 様式か電気転がり様式を折りなさい
モーター: 中国のブランドか輸入のブランド 制御sytem: スイッチ様式かPLCのタッチ画面制御
壁: 金属のsheld、EPSの選択のためのPUの岩綿 色: 白か他の選択
適用: バス/トラックまたは他の金属プロダクト エネルギー源: 水、電気、ガス
コーティング厚さ: 10-50um 次元: 要求するように
ハイライト:

15mバススプレーブース、セミダウンドラフトバススプレーブース

,

Semi Down Draft Bus Spray Booth

15mバススプレーブースセミダウンドラフト抽出OEM製造

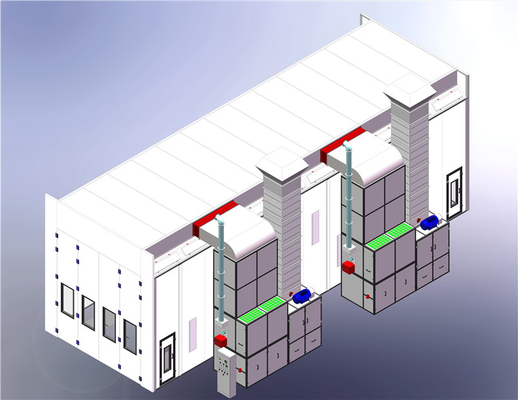

Tの技術的構成S祈っているブース(BZB-FB-1500L)
寸法 内寸 15000×5000×5000(L×W×H)
外形寸法 16896×5146×5800(L×W×H)
部屋 構造 フレームワークとして鉄骨構造とスチール補強材を備えたセミドロップタイプのスチール複合ビーム。ウォールボードは垂直に埋め込まれています。静圧チャンバーは手術室の上部にあります。静圧室と手術室の間には、トップネット、ガイドプレート、高品質のろ過綿が敷き詰められています。静圧チャンバーの高さ:800mm。
壁パネル 厚さ70mm両面δ=0.476mmカラー鋼板、ソケットタイプ、幅:1150mm、充填材:EPS;
天井板 曲げによるδ-0.8mmの高品質亜鉛メッキ鋼板を前面に静的チャンバーを備えた単層。厚さ50mmの両面、リアセクションにスタティックチャンバーなし δ= 0.476mmカラー鋼板製、ソケットタイプ、幅: 1150mm、充填材: EPS;
換気 後壁排気、フルドロップタイプ、上部供給と下部排出。
エッジング δ-1.2mmの亜鉛メッキ鋼板と粉体吹き付け処理。
玄関 構造 手動折りたたみ式アルミニウム合金ドア、4枚葉、内側と外側δ= 0.476mmカラー鋼板、厚さ70mm、内部充填:EPSウォールボード生産、標準ゲート強化ガラス観察窓を装備、サイズ:550×1150mm(W×H);
タイプ サイドエントリーとサイドエグジット
ドア開口サイズ:4000×4650mm(W×H)、合計1グループ。
サービスドア 構造 アルミニウム合金フレーム構造、強化ガラス観察窓、圧力ロック装置を採用し、過度の室内陽圧の場合に圧力を逃がします。観察窓ガラスのサイズ:1000×400×5mm。
扉サイズ:800×2000mm(W×H) 数量:全2セット
リターンエアキャビネット 構造 プロファイルと鋼板でできており、内側と外側がδ= 0.8mmの亜鉛メッキ鋼板で覆われ、中央にロックウール断熱材が充填され、表面にスプレーされています。
合計1個
空気供給システム 戸棚 フレームは50個の成形材料で溶接され、内側と外側はδ= 0.8mmの亜鉛メッキ鋼板で覆われ、中央にロックウール断熱材が充填され、表面にスプレーされます。
ファン YDW シリーズ遠心ファン、モデル: YDW-5.6M、風量: 20000m ³/h。全圧:820pa、出力:7.5kw;
運転モード 外部ローター遠心ファン
2×7.5kw/組、計1セット、総給気量:40000m³/h、
ノイズ ≦85dB
排気システム 戸棚 フレームは50個の成形材料で溶接され、内側と外側はδ= 0.8mmの亜鉛メッキ鋼板で覆われ、中央にロックウール断熱材が充填され、表面にスプレーされます。
ファン 4-82 シリーズ遠心ファン、モデル: 4-82-6.3E、風量: 36037m ³/h。全圧:1076pa、
モーター 電力:15kw、極数:4極、
運転モード プーリードライブ
各グループ15kw、合計1グループ、総排気量:36037m³/ h、
ノイズ ≦85dB
照明装置 シーリングライト 18組×4本=72本×18W、LED管。
設置タイプ 両側45°
ボトムライト 20組×2本=40本×18W、LED管。
設置タイプ 左壁10組、右壁10組を上下交互に垂直に設置し、
ガラス ランプには4.0mmの強化ガラスが装備されています
ランプボックス 標準
仕様 照度 ≥ 800Lux;総電力: 2016w
ろ過システム 吸気フィルター G3一次ろ過、10μm以上のダストをろ過
シーリングフィルター F5 フィルター綿 B から b-560g まで、5μm 上のダストをフィルターで除去できます
エアリターンフィルター グラスファイバーフィルター綿
排ガス処理 活性炭ろ過
ダクト 素材 エアダクトはδ=0.8を採用亜鉛メッキシートを曲げ加工し、両端にダイフランジ接続を装備
直管: 5 セクション、90 ° エルボ: 1 個、45 ° エルボ: 1 個、手動調整ダンパー: 1 個、空気入口には手動調整ダンパーが装備されています。
述べる ロックウール断熱管付給気管
暖房システム 暖房タイプ 燃料燃焼機+熱交換器
熱交換炉ライナー 1Gr18Ni9Tiステンレス鋼(SUS304)を使用、δ=1.5mm、二層熱交換ステンレス鋼管製;拡大および延長されたファーネス ライナー
バーナー Rl34 イタリア リヤル燃料燃焼機加熱、燃焼機の発熱量: 340000 kcal/h;
チェンジオーバーダンパー エアダンパーは内外循環変換を行い、
1セット合計最大発熱量:5340000kcal/h
煙突 直管5本、エルボ2本装備、δ=0.8mm亜鉛メッキ板製作、
電動3Dリフト(オプション) 持ち上がる高さ 500~3500㎜ 横方向の拡張 900~1200㎜
縦ストローク 13000㎜ 3KW/セット
2本/セット(各サイド1セット)、計1セット
電気制御システム 素材 ノブコントロール、主要コンポーネントはシュナイダーブランドです。
制御システム エア供給は標準直立始動を採用し、標準で15m バス スプレー ブース セミダウン ドラフト抽出 OEM 0排気に降圧始動制御方式を採用
関数 塗装、昇温塗装、塗装焼付、照明、非常停止スイッチ、異常警報、積算時間、温度リミッタ、塗装焼付遅延停止保護、モータ過負荷・過電流保護、ファン・暖房連動など
特別仕様
電圧 380V、50HZ、3P M最高温度 80℃
風速 0.44m/秒 定格総電力 34KW
オプション: 白、青
その他





これは、顧客のrequire.Workshopスペースに基づく顧客製の産業用スプレーブースです。
生産能力.必要な場合はお問い合わせください.必要な機能を完全に満たすように設計できます.
次のプロジェクトは丹東にあります(非常に大きな国営企業が空港を作った
and bridges プロジェクト)





私たちのプロジェクトの一部。

15m バス スプレー ブース セミダウン ドラフト抽出 OEM 1


------------------------------よくある質問------ --------------------------------

あなたは貿易会社またはメーカーですか?

私たちは輸出ライセンスを持つメーカーです。広州と江蘇省、中国に2つの工場があります。

どのように協力できますか?

どのように協力できますか?
1.ターンキープロジェクト:
当社は、生産ラインの設計、製造、設置、
デバッグとあなたの人材育成の仕事、また私達はあなたのためのワンストップ サービスを提供します
生産設備の調達。
2. 機器の供給:
私達の会社はあなたに機器を提供するだけでなく、現場での設置も提供します
指示と指導も。
アフターサービスはどうですか?

1. 技術サポートと生産ラインのアップグレードを提供する
2. 障害通知またはサービス要件を受け取ってから 12 時間以内のフィードバック
3. ユーザーマニュアルの無料トレーニング
4. 機械の使用と保守のためのユーザーフレンドリーな英語マニュアルまたは操作ビデオ。
5. 1 年間の無償提供。
